◆コンパクト設計
◆ワイヤ速度でのストリーム生成、解析
◆高精度、信頼性の高い試験を保証
◆UTP/SFPコンボポート
◆2つのテストポート
◆Wiresharkへ出力
◆RoHS

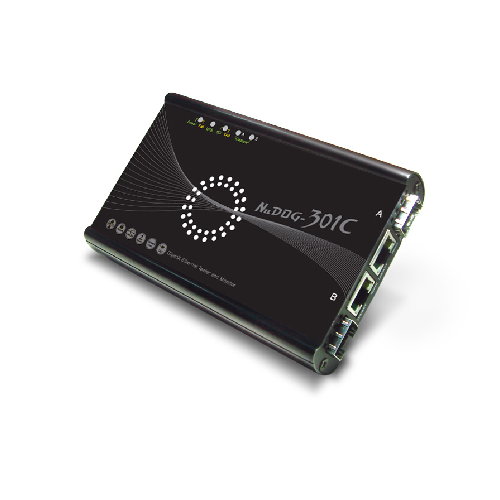

NuDOG-301Cはイーサネットテスト用のギガビットポートを保有するコンパクトテスト装置です。
マルチストリームジェネレータ、TAP/ループバックテスト及びNICエミュレーションを実現します。
ミニUSBポートをPCのUSBに接続することで、システム設定や管理を可能にします。
イーサネットフレームはNuDOGのFPGAで処理されるため非力なノートPCでもフルワイヤ出力が可能です。
複数のインターフェイスオプション(UTP/SFPのコンボポート)をサポートすることで、柔軟性に優れ、様々なテスト環境でも対応します。
| フレーム フォーマット |
Ethernet Type II frame/IEEE 802.3 frame | |||
| 速度/リンク 自動認識/ フォースモード |
コンボ (SFP+UTP) x 2 UTPポート: 10/100Mbps全/半二重:1000 Mbps 全二重 SFPポート: 1000 Mbps全二重(オートネゴシエーションのみ) |
|||
| SGモード | ストリームジェネレーション ユニ・マルチ・ブロードキャストをラインレート送信＠ポート毎 最大64フレーム編集可能＠ポート毎 ※タグ、QinQ、アンダー/オーバーサイズパケット、CRCエラーフレーム生成可能 TOS/DSCP/COS/ポート番号/ペイロードも変更可能 ポート毎にARPリプライが可能 |
|||
| TAPモード | TAP/ループバックモード 全パケットキャプチャ、SDFRによるフィルタキャプチャ ※タグフレーム、アンダー/オーバーサイズパケット、CRCエラーフレームもキャプチャ可能 L1/L2ループバック |
|||
| NICモード | ネットワークインターフェースカード PCインターフェースとして動作 ファームアップ時のPC接続 |
|||
| 電源ソース | 外部電源 • 入力: AC 100V～240V, 50Hz～ 60Hz • 出力: DC 12 V | |||
| 温度 | 動作時: 0℃～40℃ 保管時: -10℃～ 70℃ | |||
| 湿度 | 動作時: 0% ～ 85% RH • 保管時: 0% ～85% | |||
| 寸法 | 125.8mm x 85mm x 27.5mm | |||
| ソフトウェア システム要件 |
OS:Windows XP/Vista/7/8/10 I/F:USB1.1/2.0 ※TAPモードでフレームキャプチャをする場合は大容量HDDを推奨します。 |
|||
| パッケージ | NuDOG本体/ACアダプタ（PSE）/キャリングケース/USBケーブル/LANケーブル | |||
| 認証 | CE/FCC | |||
フレーム編集イメージ
| 型番 | 品名 |
| NuDOG-301C | SFP＋UTPコンボ（SFP×２ポート、UTP×２ポート） |
*別売りSFPモジュールは1.25Gbpsより選択ください。
| 型番 | 品名 |
| DApps-TAP | ネットワークTAP/ループバックユーティリティ 日本語版GUI対応 |
| DApps-SG | ストリームジェネレータの管理モードユーティリティ 日本語版GUI対応 |
| DApps-2544 | RFC-2544 を基にしたテストユーティリティ |
| DApps-2889 | RFC-2889 を基にしたテストユーティリティ |
※ソフトウェア更新ライセンスについて ご購入後1年間はソフトウェアを最新版へアップグレードしてご使用いただけます。 1年以降はアップグレードすることはできませんが既存のソフトウェアをご使用いただけます。 ライセンスの延長も承っておりますのでお電話またはメールにてご連絡ください。
DApps-SG の操作画面 ※クリックすると大きな画像で開きます。 DApps-TAP の操作画面 ※クリックすると大きな画像で開きます。
送受信のフレーム量・サイズ・種類・エラーなどが目視できます。 トラフィックの直観的なライン・棒・円でのグラフ表示
