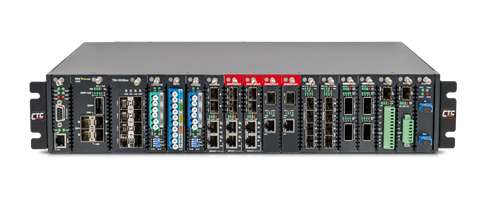

2U/1Uサイズ FRM220シリーズ用集合型シャーシ：FRM220-CH20/CH08/CH04Aシリーズ

2U/1Uサイズ FRM220シリーズ用集合型シャーシ：FRM220-CH20/CH08/CH04Aシリーズ

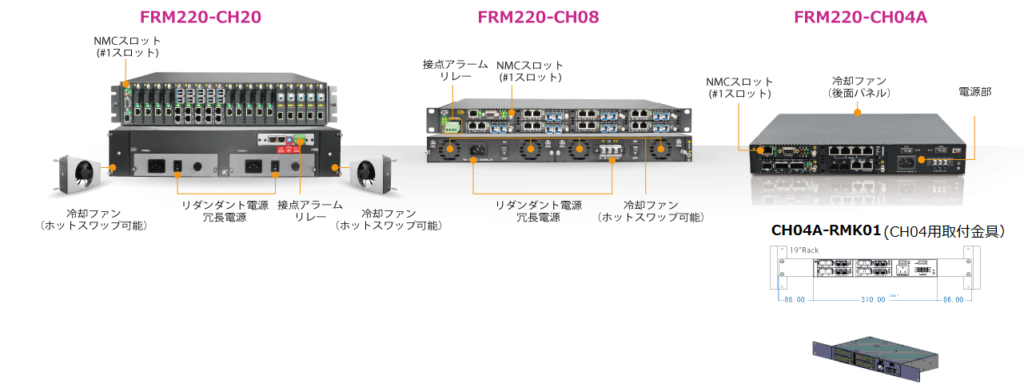

FRM220-CH20：20スロット(2U)
FRM220-CH08：8スロット(1U)
FRM220-CH04：4スロット(1U)

カテゴリー:
カタログ

◆AC/DC冗長電源対応
◆ネットワーク管理対応
◆ローカルorリモートの監視/設定対応
◆オンラインTFTPラインカードアップグレード対応
◆2系統のプラグラマブルアラーム設定対応
◆1つのIPマネジメントで最大10台のシャーシカスケード接続対応
◆RoHS対応
◆Syslog対応(v3.23以降)

簡易保守設計
◆交換作業
故障の可能性のある機器（電源、ファン、ラインカード、光モジュールなど）は細かく分け全て動作時に単体交換が可能
集合型、独立型どちらで使用の場合も同一モジュールが使用可能
◆設定作業
ラインカードの設定は集合シャーシ内のNMC（管理モジュール）に保存されており集合シャーシ内のラインカード交換時は
以前使用されたラインカードの設定を自動更新
拠点に置かれたリモート機器を交換したときも同様に以前使用されていた設定を自動更新
NMC本体が故障した場合も電源投入後に集合シャーシ内と接続拠点のラインカード設定を読み込み
通信に影響なく現状設定を取得しNMCのメモリへ自動保存し設定不要
設定作業は構築時に一度だけで交換時にはPCを持たずに交換可能
※IPアドレスは変更（更新）されません。

製品仕様

環境条件 動作温度：0～60℃/保存温度：-10～70℃・湿度：5～90％（但し、結露なきこと）
電源スロット ２　（背面　ホットスワップ対応）
管理スロット ＃1（ノンマネージメント時は管理カード以外のラインカードも収容可能）
管理インターフェース RJ45：10/100Base-T（オートネゴシエーション） /DB9：RS232シリアルインターフェース
ラインカード数（収容枚数） CH20：20枚（#1~#20） /管理カード使用時19枚（#2~#20)
CH08：8枚（#1～#8）/管理カード使用時7枚（#2~#8)
CH04：4枚（#1～#4）/管理カード使用時3枚（#2~#4)
AC電源モジュール 100～240VAC【CH20/CH08】
90～264VAC【CH04A】
DC電源モジュール DC24：18～36VDC【CH20/CH08】
DC48：36～72VDC【CH20/CH08】
DC：18～75V【CH04A】
地気接点 ２出力　（２種類の電源/ファン/リンク障害アラームを設定可能）
ファン ２（背面　ホットスワップ可能）
寸法（Ｄ×Ｗ×Ｈ） CH20：303×438×88ｍｍ
CH08：310×438×44ｍｍ
CH04A：170×310×44.7ｍｍ
重量 CH20：5.2kg、CH08：3.5kg （電源含まず）
CH04A-AD：1.9kg、CH04A-AC/DC：1.5kg
標準規格 FCC part 15 Subpart B Class A /ANSI C63.4:2003 / CE EN55022:2006 Class A EN55024:1998+A1:2001+A2:2003 / LVD:EN60950-1:2001 / VCCI A

注文情報

型番 製品仕様
FRM220-CH20R 2U　20スロット集合型シャーシ【リダンダントAC電源】
FRM220-CH08R 1U　8スロット集合型シャーシ【リダンダントAC電源】
FRM220-CH04A-AC 1U　4スロット集合型シャーシ【AC電源内蔵】 、65W
FRM220-CH04A-DC  1U　4スロット集合型シャーシ【DC電源内蔵】 、50W
FRM220-CH04A-AD  1U　4スロット集合型シャーシ【AC+DC電源内蔵】 、65W/50W
CH04-RMK01 1U　4スロット集合型シャーシ用取り付け金具
FRM220-CH20シリーズ用電源オプション
FRM220-CH20AC 100～240VAC電源モジュール、IECコネクタ
FRM220-CH20DC24 18～36VDC電源モジュール、3ピン端子ブロック、200W
FRM220-CH20DC48 36～72VDC電源モジュール、3ピン端子ブロック、200W
FRM220-CH20-PBLK CH20電源スロット用パネルカバー
FRM220-CH20シリーズ用冷却ファンオプション
FRM220-CH20-FNR CH20用冷却ファン（右用）
FRM220-CH20-FNL CH20用冷却ファン（左用）
FRM220-CH20-HFNR CH20用高速回転冷却ファン（右用）
FRM220-CH20-HFNL CH20用高速回転冷却ファン（左用）
FRM220-CH08シリーズ用電源オプション
FRM220-CH08-AC 100～240VAC電源モジュール、IECコネクタ、180W
FRM220-CH08-DC24 18～36VDC電源モジュール、3ピン端子ブロック、200W
FRM220-CH08-DC48 36～72VDC電源モジュール、3ピン端子ブロック、200W
FRM220集合型シャーシ用管理カード（モジュール）
FRM220-NMC-R3 ネットワーク管理カード：RS-232ポートコンソール管理
10/100Base-Tポート WEB/SNMP/MIBファイル/syslog管理
FRM220集合型シャーシオプション（ブランクパネル標準装備終了のご案内）
FRM220-LBLK FRM220-CH20/CH08/CH04ラインカードスロット用パネルカバー
